1. 用途.特點和適應範圍
DTSY/DSSY6607-D係列插卡公用三相全電子式預付費電能表係我公司采用進口專用大規模集成電路，16位A/D轉換、數字乘法器、應用數字采樣處理技術並由先進的單片機處理係統進行數據的采集、處理和保存及應用SMT工藝製造的新型儀表。適用於計量額定頻率為50Hz或60Hz的三相三線或三相四線交流電網中有功電能的消耗。產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001 《IC卡預付費售電係統第3部分：預付費電能表》的全部技術要求。
主要特點：
1、應用計算機管理，先購電後用電；在額定電流範圍內能限製最大使用功率（由供電部門限定）；
2、使用第一次插卡有電，再次插卡取回電量設計，防止用戶卡被盜或者遺失。
3、當自己電量沒有取回情況下或者忘記取電的情況下，超過設定的時間電量會自動存入電表，隻要電表沒有用戶正在使用，隨時可以取回自己的電量，最多存儲99戶。
4、可選配射頻功能，使用非接觸式卡增強卡的使用壽命。
該表供固定安裝在室內使用，適用於環境溫度不超過-20～+55℃，相對濕度不超過85%，且空氣中不含有腐蝕性氣體及避免塵砂、黴菌、昆蟲等影響。
2. 規格型號及技術指標
2.1規格型號
型號
準確度
等 級
參比電壓
Un
額定電流
Ib
接入方式
儀表常數
imp/kWh
DTSY6607
DSSY6607
1或2
3X220/380
3X380V
1.5(6)
互感式
1600
5(20)
直接式
800
10(40)
400
15(60)
20(80)
2.2基本誤差（平衡負載誤差極限）
電流值
功率因素
（COSφ）
基本誤差（%）
直接接通儀表
經互感器儀表
1
2
0.05Ib≦I<0.1Ib
0.02Ib≦I<0.05In
±1.5
±2.5
0.1Ib≦I<Imax
0.05In≦I<Imax
±1.0
±2.0
0.1Ib≦I<0.2Ib
0.05In≦I<0.1In
0.5（感性）
0.8（容性）
0.2Ib≦I<Imax
0.1In≦I<Imax
注：（Ib額定電流Imax最大電流）
2.3起動
在參比電壓，參比頻率及COSφ=1.0的條件下，負載電流為0.004Ib(1級)、0.005Ib(2級)儀表應能連續計量電量。
2.4潛動
電壓回路加額定電壓115%，電流線路中無電流時，儀表的測試輸出不應產生多於一個的脈衝。
2.5電壓範圍
正常工作電壓：0.9Un-1.1Un 極限工作電壓：0.8Un-1.15Un
2.6功耗
電壓線路功耗：≦2W和10VA 電流線路功耗：≦4.0VA
3.工作原理
3.1工作原理方框圖
電能表由分壓器取得電壓采樣信號，電流互感器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈衝。
3.2數據處理
電能計量脈衝經光電耦合器送CPU處理，運算後存儲於非易失EEPROM中。由計算機管理信息係統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器係統，經CPU運算後，提供顯示、報警、切斷狀態信號。
4.安裝與使用
4.1電能表在出廠前經檢驗合格，並加封鉛印，即可安裝使用。對無鉛封或貯存時間過久的電能表應請有關部門重新檢驗後，方可安裝使用。
4.2電能表應安裝在室內通風幹燥的地方，可任意位置安裝，但通常采用垂直掛裝方式安裝，安裝高度建議在1.8米左右，安裝電能表的底板應固定在堅固耐火，不易振動的牆上。
4.3在有汙穢及可能損壞機構的場所，電能表應安裝在保護櫃內。

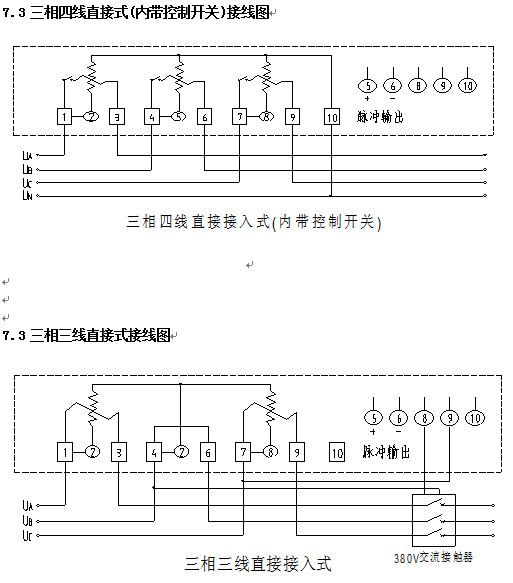

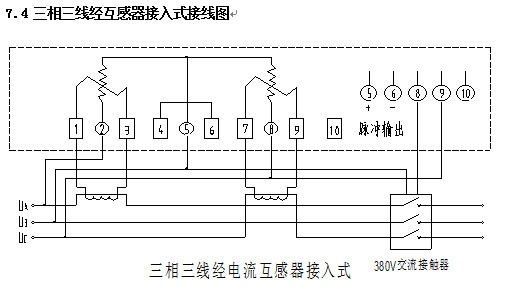

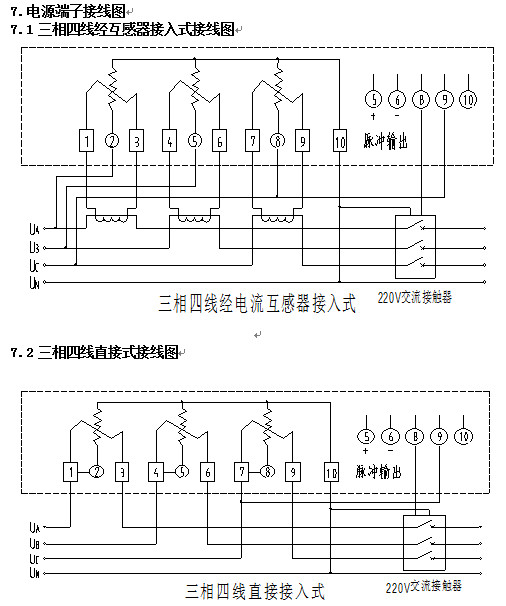

4.4安裝接線時應按照電能表端鈕蓋上的接線圖或本說明書上的相應接線圖進行接線，最好使用銅接頭引入，避免因接觸不良而引起電能表燒毀。
4.5電能表在雷電較多的地區使用時，應采取避雷措施，以避免因雷擊而損壞電能表。
4.6電能表的負載能力在0.05Ib~Imax（直接接入式）或0.02Ib~Imax（經互感器接入式）之間，超過這一負載能力，將會使電能表計量不準或電流線圈發熱而燒毀。
4.7經互感器接入式電能表其示數須乘以變比後才是實際電能數。
4.8 表安裝好後用設置卡把表設置成本係統的表。一旦設置成功後該表就歸該係統使用，其它係統無法識別。
4.9 設置成功後，用戶開戶卡即可使用（在受權的表上），第一次插卡電量會自動進入表裏，再次插卡電量取回。
4.10 取電卡功能，將轉存的電量取回讀到係統裏麵。進行最後處理。(待增加)
4.11抄表卡可以將表內的電量抄回，每張卡可以抄248塊電表的總用電量。（待增加）
4.12采用一表多卡：用戶持有的IC卡要妥善保管，遺失補卡但不補電量，補卡可以取電。
4.13 每次插卡相隔時間為10秒。少與10秒電表不做識別。射頻卡要顯示成功符號後才能移開，防止電量丟失。
4.14購電準備：用戶將卡直接帶到計算機管理處進行購電。
4.15購電方式：售電時，將IC卡插入IC卡讀寫器，同時操作計算機，將用戶編號，預購電量，限容方式及限功率等加密寫入IC卡。
4.16電卡使用：將購電卡插入卡座內，如是有效購電卡，則電表自動將數據讀入表內，稍等後拉閘燈滅即可供電。用完後請再次插卡取回電量妥善保存。
4.17運行顯示：電能表運行過程中，顯示屏顯示 表內剩餘電量，總用電量和電表常數等信息。
4.18電表運行前必須先入係統，將電表編號、電表常數等信息錄入係統，以備抄表使用。
4.19電表應在完全合閘後再加負荷，直接加負荷會導致繼電器使用壽命。
6.功能端子接線

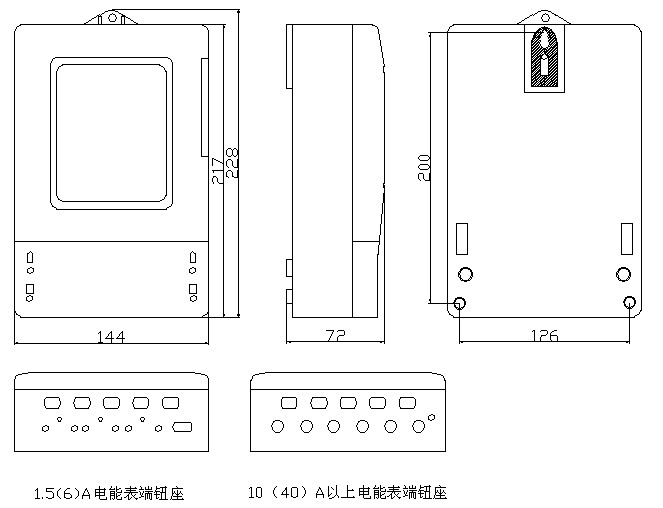

5.外形尺寸
8、顯視說明
C-01：初始化卡 C-02：購電卡 C-03：查電卡
C-04：購電卡補卡 C-05：設置卡 C-06：取電卡
C-07：退戶卡 C-08：預置卡 C-09：測試卡
C-0B：抄表卡 C-0C：參數修改卡 C-0D：常數卡
C-0E：校表卡 C-15：工廠設置卡 C-16：工廠清零卡
C-19：工廠測試卡 C-1A：客戶編號卡
8、1錯誤代碼
Error=01：卡數據錯； Error=02：卡數據校驗錯；
Error=03：係統標識錯； Error=04：非本係統卡；
Error=05：卡數據錯； Error=06：卡數據校驗錯；
Error=07：保留； Error=08：用電時插入無效卡；
Error=09：非法卡； Error=0A：電表未設置開戶；
Error=0B：卡密碼錯； Error=0C：保留；
Error=0D：區域錯； Error=0E：返寫卡出錯；
Error=0F：返寫卡出錯； Error=10：取電時，插入非本用戶卡；
Error=11：返寫卡出錯； Error=14：清零次數已經為0；
Error=55：讀卡數據出錯； Error=FF：電表未注冊
Error=12：設置卡中客戶編號錯，不允許設置；
Error=13：已設置電表，不允許再次設置
9、運輸與貯存
9.1 電能表的運輸和拆封不應受到劇烈衝擊，並根據GB/15464-1995《儀器儀表包裝通用技術條件》規定運輸、貯存。
9.2 電能表應保存在原包裝箱內，保存地方的環境溫度為-30℃～＋65℃，相對濕度不超過85%，且在空氣中不應含有足以引起腐蝕的氣體，環境溫度不應劇烈變化。
8.3電能表應在原包裝的條件下，放置在台架上，疊放高度不超過五箱，拆箱後單隻包裝的電能表疊放高度不超過五隻，內包裝(塑料袋)拆封後的電能表不宜貯存。
10.保證期限
電能表自出廠日期起18個月內，當用戶完全遵守本說明書規定要求，並在製造商鉛封仍完整的條件下，若發現電能表不符合產品標準規定的技術要求時，或有電力及計量部門證明時，製造商給予免費修理或更換。
